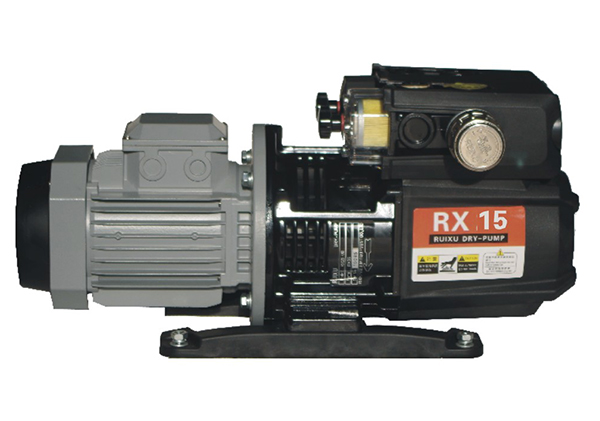

無油真空泵動作原理是什么？溫州瑞旭真空設備有限公司是生產無油真空泵等系列產品的廠家，下面由我司為您解答。

1、其構造為缸體和側端蓋所圍的空間內、轉子對缸體的偏心安裝、并與缸體間存在著間隙。在轉子表面的槽里安裝了數枚滑片、當轉子內的滑片在離心力的作用下使其與缸體壁處于接觸狀態。

2、由滑片、轉子、缸體以及側端蓋所圍的空間隨轉子的回轉而變化。如圖所示隨著由①到②、回轉時其容積逐漸變大、在大氣壓力差的作用下氣體被吸入。隨著由②向③回轉時其容積逐漸變小，吸入的氣體被壓縮由③變化到④時氣體被排出外部。隨著此過程的連續進行，空氣由吸入口被移送到排氣口處。

3、具有4枚滑片的泵當回轉一周要進行4次吸排氣過程。當吸入結束的大容積為V(L)、回轉數為，在1分鐘內排出4VN(L)的空氣，這個理論值作為設計排氣速度。
